9/27/01
AC 43.13-1B CHG 1
DIMENSIONS
SMALL CIRCULAR PLUG PATCH
LARGE CIRCULAR PLUG PATCH
A B C
2 5/8 2 1 3/8
3 7/8 3 2 1/8
(TWO ROWS OF SCREWS AND NAILS REQUIRED
FOR LARGE PATCH)

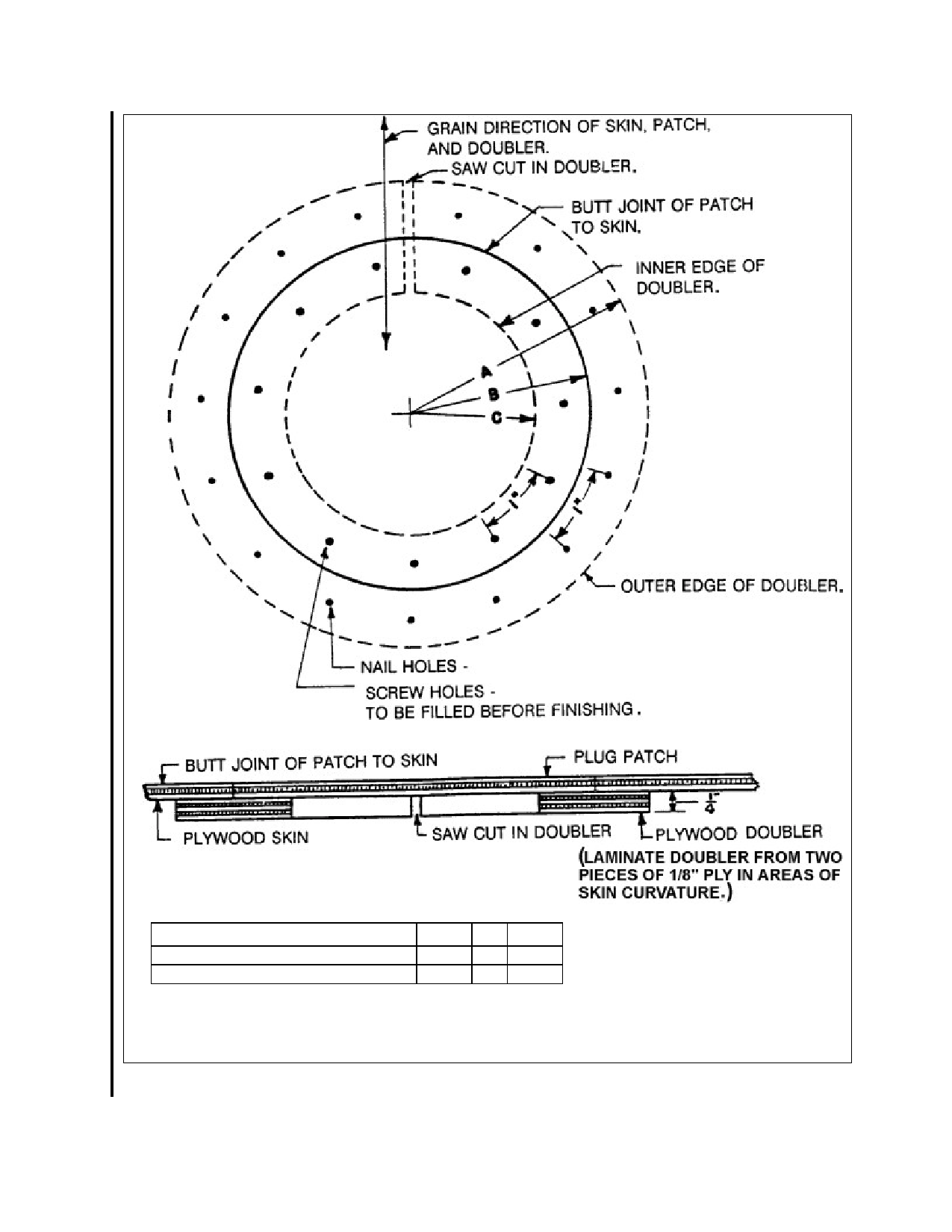

FIGURE 1-18. Round plug patch assembly.
1-53.1-63. [RESERVED.]
Par 1-52
Page 1-33 (and 1-34)
